Formação Teórica – CCTV (Videovigilância)

📑 10 slides 👁 32 views 📅 1/21/2026
0.0 (0 ratings)

Introdução ao CCTV

Objetivo: supervisão, monitorização, recolha de evidência e apoio à decisão operacional.

Introdução ao CCTV
2

Conceitos Óticos e de Luz

  • Luz é radiação eletromagnética na banda visível (entre IR e UV).
  • Unidades de medida: candela (intensidade), lumen (fluxo), lux (iluminação).
  • Performance noturna depende do lux real, lente, sensor e exposição.
Conceitos Óticos e de Luz
3

Lei do Inverso do Quadrado

  • Iluminância cai com o quadrado da distância (ex.: 2× distância → ~1/4 lux).
  • Explica por que IR é eficaz a curta distância mas falha a longa distância.
  • Fator crítico para projetos de iluminação noturna.
Lei do Inverso do Quadrado
4

Formação da Imagem (Sensor + Lente)

  • Conceitos-chave: plano ótico, distância focal, focagem e campo de visão (FOV).
  • FOV depende da distância focal e tamanho do sensor.
  • Distâncias focais menores cobrem áreas maiores com menos detalhe.
Formação da Imagem (Sensor + Lente)
5

Exposição: Shutter e Abertura

  • Shutter lento aumenta luminosidade mas causa blur em movimento.
  • Shutter rápido congela movimento mas exige mais luz ou gera ruído.
  • Abertura maior melhora luminosidade noturna mas reduz profundidade de campo.
Exposição: Shutter e Abertura
6

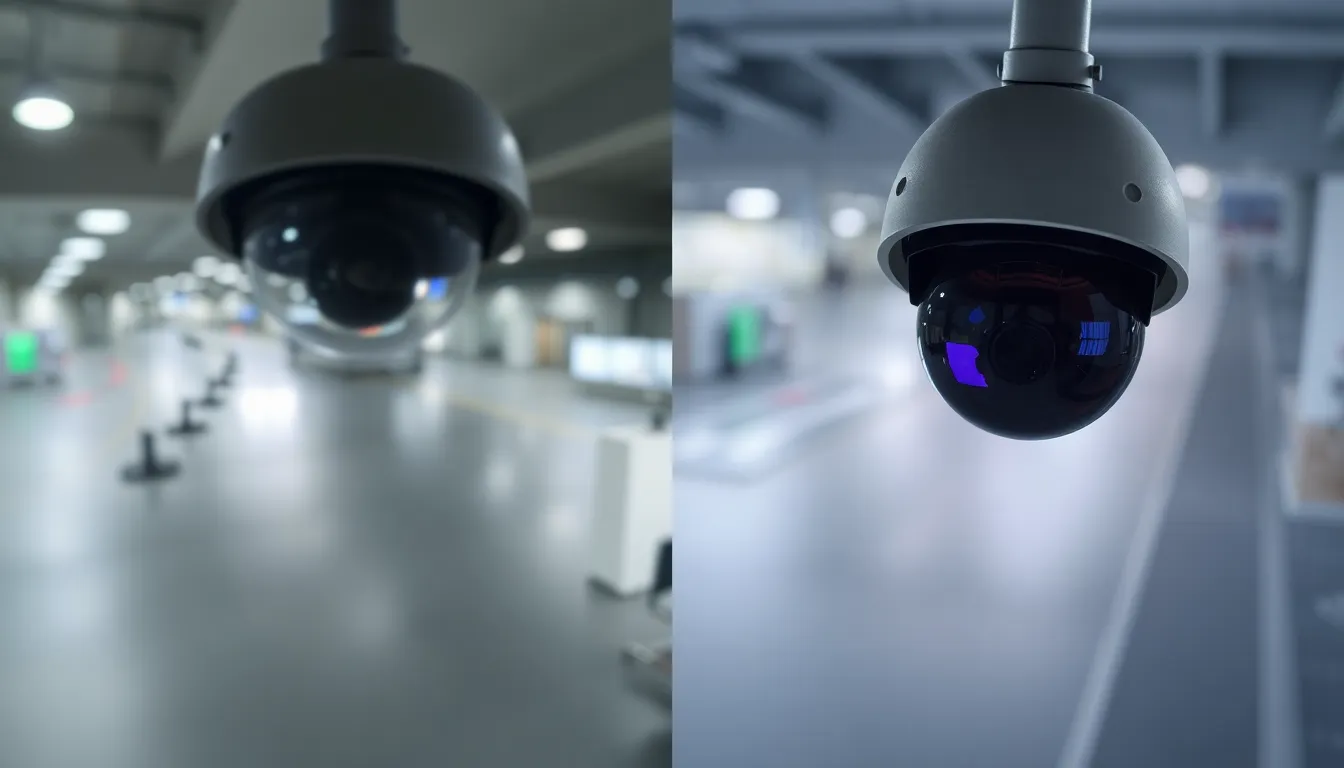

Resolução e Critérios DORI

  • DORI define pixels por metro (PPM) para deteção, observação, reconhecimento e identificação.
  • Identificação requer 250 PPM (ex.: acessos/portas).
  • Perímetros/longo alcance podem usar deteção (25 PPM).
Resolução e Critérios DORI
7

Movimento e FPS

  • Segurança prioriza capturar momentos críticos, não fluidez (6–10 fps podem bastar).
  • Áreas estáticas usam fps moderados; entradas/saídas exigem fps maiores.
  • LPR requer fps adequado + shutter rápido para congelar movimento.
Movimento e FPS
8

Vídeo Digital: Bitrate e Compressão

  • Trade-off: bitrate baixo economiza armazenamento mas perde detalhe (rostos/matrículas).
  • Bitrate alto melhora evidência mas exige rede/storage robusto.
  • Variáveis críticas: resolução, fps e compressão (ex.: H.264/H.265).
Vídeo Digital: Bitrate e Compressão
9

Arquitetura de Sistema CCTV

  • Componentes: câmaras (fixas/PTZ/LPR), rede (UTP/fibra), NVR/VMS, armazenamento e visualização.
  • Câmaras PTZ cobrem áreas dinâmicas; LPR otimizadas para matrículas.
  • PoE simplifica alimentação mas exige compatibilidade e orçamento de switch.
Arquitetura de Sistema CCTV
10

Conclusão e Troubleshooting

  • Checklist rápido: verificar link/PoE, storage, iluminação noturna e configuração PTZ/LPR.
  • Erros comuns: foco errado, shutter lento, conflitos de controlo ou angulação inválida.
  • Sistemas eficientes combinam técnica adequada e operação bem treinada.
Conclusão e Troubleshooting
